使用するROMについて

今回使用するＲＯＭは、２７Ｃ２５６ と言われるタイプのごく一般的な、ＥＰＲＯＭです。

ＥＰＲＯＭ：Erasable Programmable Read-Only Memory
消去可能なＲＯＭ。一般的にはデータの消去に紫外線を用いるＵＶ-ＥＰＲＯＭを指す。
ＲＯＭなので電源を切ってもデータは消えない。
ＥＰＲＯＭにデータを書き込む（プログラムする）ときには、
電源電圧である５Ｖより高い電圧（６Ｖや１２．５Ｖ）を与える必要がある。
またデータを消去するには、チップ表面に紫外線を照射しなければならない。
このためＥＰＲＯＭのパッケージは、チップの上に透明な石英ガラスの窓が設けられており、
紫外線がチップに当たるようになっている。
普段ＲＯＭとして使っている最中にデータが消えてしまうと困るので、
通常この窓はシールなどで塞がれている。

シールを剥がしたＥＰＲＯＭを日光やカメラのフラッシュにさらすと、
データが消えてしまうことがあるので注意が必要。

...以上、アスキーデジタル用語辞典から抜粋。

こんなＲＯＭを使います。読んだり書いたりできるとっても素晴らしいＲＯＭです。
ＥＰＲＯＭは、いろいろな電気屋さん(メーカー)から出されていますが、各メーカーにより、
書き込み電圧が違ったりするので、注意が必要です。
これの設定を間違えると、ＥＰＲＯＭが壊れてしまいます。
...実際にこの設定を行わずに、ＥＰＲＯＭを壊しました。

使用するＲＯＭの設定を行う

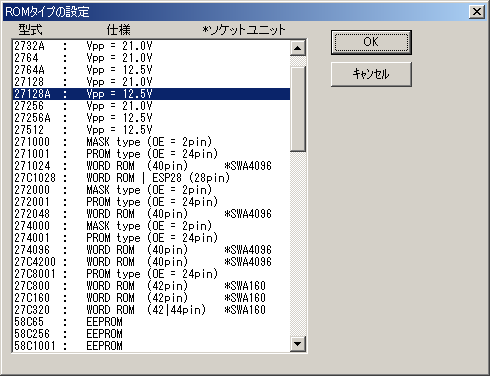

ＳＷ－１コントロールソフトを使用して、使用するＲＯＭを設定する。

今回使うＲＯＭは、サムスン電気製の Ｍ２７Ｃ２５６Ｂ というＲＯＭです。
ＲＯＭには社名、型番が記載されているので、これで判断できます。
