その１ ヘッドマウントディスプレイ作ってみた

はじまり

ある日、ニコ動を見ていた筆者は、次のような動画を発見しました。

※視聴するにはニコニコ動画のアカウントが必要です。

......これは作るしかあるめぇ！って事で、ヘッドマウントディスプレイを作ってみます。

材料

100円ショップ、ホームセンター等をかけ回って、以下の材料を揃えました。

• 虫眼鏡×6
• 防護メガネ
• グルーガン
• 7インチタブレット

その他、このような物もあるとよいでしょう。

• ダンボール
• 木材（最近は100円ショップで売っています）
• ネジ、ナット

さあ、組み立てだ！

組み立て

①虫眼鏡２つの柄を外し、重ねて固定します。
こんな感じです。

同じものをもう一つ作ります。

②防護メガネの手前側に柄を外した通常の虫眼鏡のレンズを、奥側に①で作った魚眼レンズを固定します。

③タブレットを格納するダンボールと一体化させます。
今回は、ネジを使って木材で作ったスリットの間をスライドさせることで
焦点距離の調整ができるようにしました。

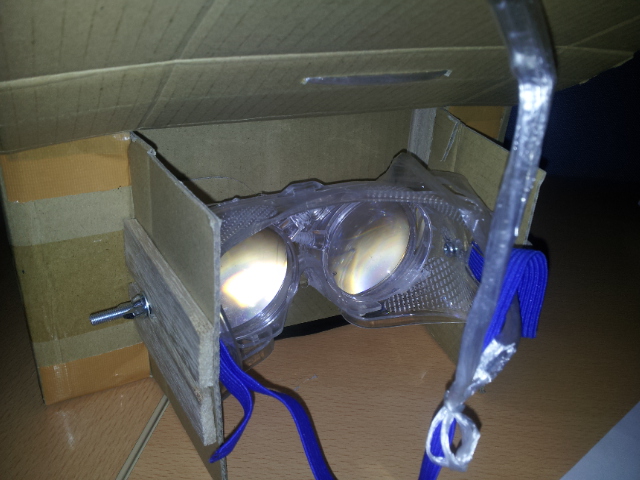

完成

とりあえずこんな感じでできました。

使用感

とりあえず7インチタブレットをセットしてみてみると、なるほど３Ｄに見えます！視覚も広めでダンボールの側面もそこまで気になりません。
しかし、現時点では課題も多そうです。

課題①：重量

装着してみると、首が前に引っ張り出されるような感覚があります。リクライニングチェアに深くかけて使うのがよさそうです。

課題②：操作性

タブレットを用いたことで、使える機能は増えましたがタップできないため操作が非常にしづらいです。ソフトウェアの側で対応するか、入力インターフェースを外部に設ける必要がありそうです。

課題③：密閉性

作ってしばらくすると、レンズの奥にほこり等がたまってきました。なるべく隙間を作らないほうがよさそうですが、密閉しすぎると蒸れるためバランスが難しそうです。

現段階では課題も多そうですが、没入感も高くなかなかに魅力的なインターフェースだと思います。
作っていて楽しいモジュールでした。
